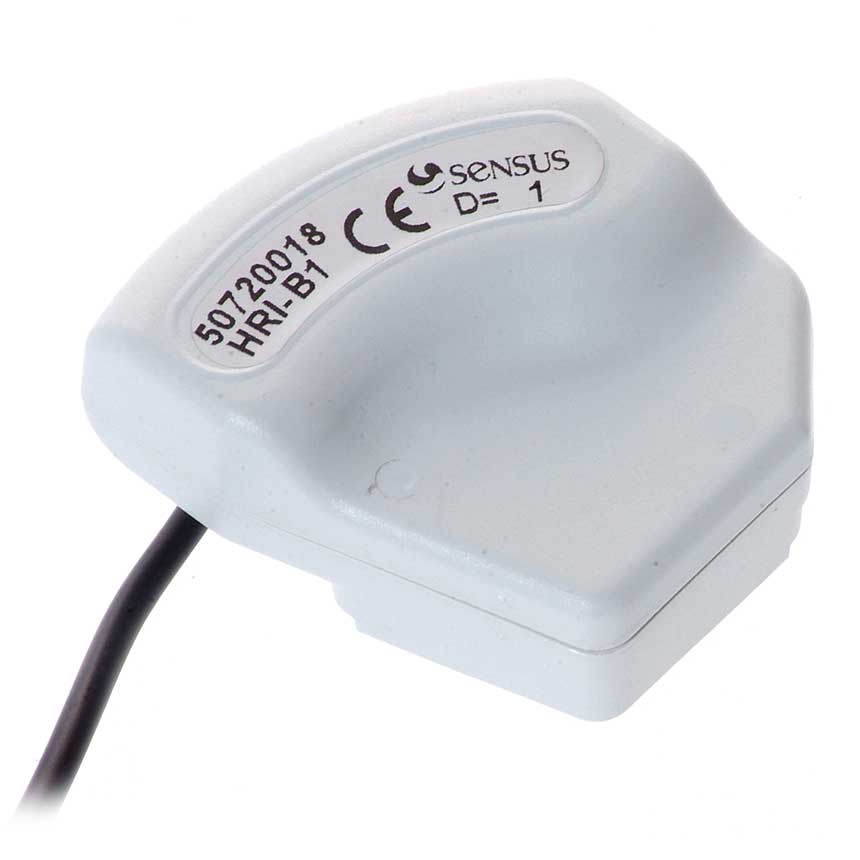

Sensus HRI-B-Kommunikationsmodul (M-Bus) für Sensus Wasserzähler ab 2008 mit HRI-Vorrichtung

Beschreibung

Das HRI-B-Kommunikationsmodul ist ein elektronisches Zählwerk mit einer Datenschnittstelle, das fest verdrahtete M-Bus Systeme und batteriebetriebene MiniBus-Geräte wie mobile Zählerablesesysteme unterstützt. Die HRI-B kann alternativ als ein Impulsgeber mit konfigurierbarem Impulsausgang verwendet werden. Das Kommunikationsmodul ist mit einer Vielzahl von Zählern kompatibel, einschließlich:

• Einstrahl
• Mehrstrahl
• Ringkolbenzähler mit Trocken- und Halbtrocken-Zählwerken in Glas-Kupfer- oder Kunststoffgehäuse

Der HRI kann auf allen Sensus-Zählern seit Baujahr 2008 nachgerüstet werden, die mit einem HRI-Modulator vorgerüstet sind.

Technische Details

• Impulswertigkeit: 1 Liter/Imp.
• Impulstyp: B4 Saldierter Imp./Tamp. (-)
• Abgetasteter Zeiger: 1 Liter/Umdrehung
• Datenübertragungstyp: M-Bus / MiniBUS

• Batterielebensdauer: ca. 10 Jahre
• Schutzart: IP68
• Impulsausgang:

• Impulslänge: 124 ms
• Kabel: 1,5 m
• Kabelfarben: I1 (weiß) = Saldierte Impulse, I2 (gelb) = Manipulation/Fehler, Masse (braun), DATA (grün) = nur bei HRI Typ B (alternativ auch für externe Stromversorgung nutzbar)
• Zubehör: Adapter beiliegend
• M-Bus und MiniBus (Auto speed detection: 300/2400 Baud)
• Protokoll gemäß EN13757-3 entspricht IEC 870 / EN 1434
• Kabelverlängerung: gemäß M-Bus Spezifikation (Bei MiniBus-Anwendung max. 50 m bei einer verdrillten 2-Drahtleitung min 0,25 mm2)
• Die Anzahl von Auslesungen bei M-Bus ist unbeschränkt, bei MiniBus nicht öfters als 5 mal täglich, damit die Batterielebensdauer von 10 Jahren nicht unterschritten wird.

Download

• Anleitung (EN/DE/FR/ES)
