Anwendung

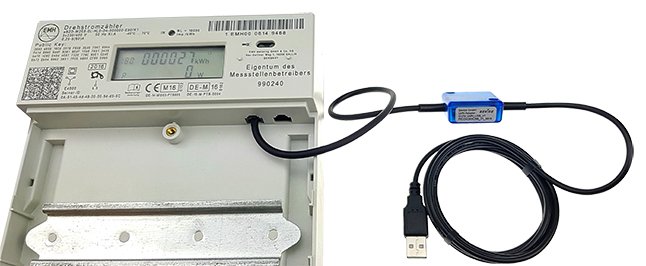

Adapter für die LMN-Schnittstelle von Basiszählern und modernen Messeinrichtungen. Einfacher Anschluss über USB an PC oder Smartphone (OTG-Funktionalität erforderlich).
LMN-Schnittstelle
Der Ausleseadapter verfügt über eine normgerechte RS485 Schnittstelle mit integrierter Versorgung für BKE-OKK gemäß FNN-Lastenheft.
Die Schnittstelle unterstützt Übertragungsgeschwindigkeiten von 300 bis 921.600 Baud.
Anschluss
Das Anschlusskabel ist im Gehäuse des Ausleseadapters fest montiert, die Kabellänge beträgt insgesamt 1,80 m.
Betriebssystemunterstützung
Zur Ansteuerung der USB-Schnittstelle werden Chipsätze der Firma Future Technology Devices International (FTDI) verwendet, für die es zu allen gängigen Betriebssystemen Treiber gibt. (Windows / Linux / Mac OS).
Zähler-Kommunikationssoftware
Mit Hilfe des LMN-Ausleseadapters DvLMN-USB gelangen die Rohdaten des Zählers in dessen jeweiligem Ausgabeformat auf den PC. Um die Daten vom Zähler anzufordern und auszuwerten, ist eine entsprechende Auslesesoftware nötig, beispielsweise Q4Comm.

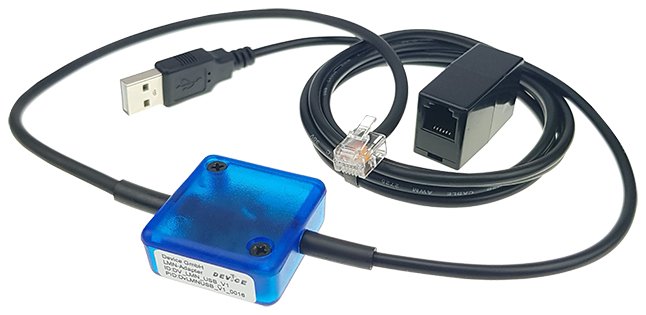

Ausleseadapter DvLMN-USB
Format | quadratisches, blau-transparentes Gehäuse mit fest montiertem Anschlusskabel |
Abmessungen | 35 x 35 x 15 mm (LxBXH) |
Material, Farbe | Kunststoff (ABS), Blau-transparent |
Gewicht |
ca. 55g inkl. Kabel |
Anzeigen |
Zwei LEDs, rot/grün |
Temperaturbereich |
-5°C ... 45°C |
USB-Schnittstelle
Standard |
USB 2.0 kompatibel |
Chipsatz |
FTDI, kompatibel zu Windows, Linux und Mac OS X |
LMN-Schnittstelle
Übertragungsgeschwindigkeiten |
300 ... 921.600 Baud |
Versorgung BKE-OKK |
gemäß FNN-Lastenheft |
Anschlusskabel USB
Steckverbindung |
USB-A oder Micro-USB (OTG) |
Länge | ca. 1,5 m |
Anschlusskabel LMN
Steckverbindung |
RJ12-Stecker, Adapter für BKE-OKK beiliegend |
Länge |
ca. 0,3 m |
