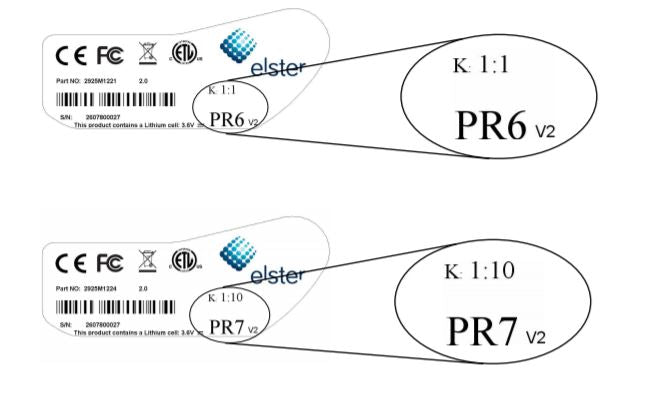

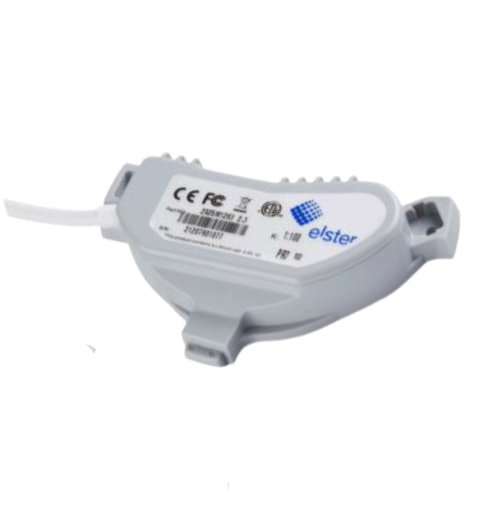

Die Falcon Kommunikationsmodule sind für den Einsatz bei Elster Haus- und Großwasserzähler konzipiert. Das Falcon PR7 mit Impulswertigkeit von 100 Liter / 1 Impuls ist für folgende Bauarten von Elster Wasserzählern geeignet:
- H4000
- H4200
- S2000
- C4000 Hauptzähler
- C3100 Hauptzähler
Funktionsweise
Die Funktionsweise beruht auf dem elektrischem Schwingkreisprinzip. Hier wird die Anzahl der elektrischen Schwingungen, die sich über einem festen Schwellwert befinden, gezählt. Sobald sich die drehende metallisierte Halbscheibe des Wasserzählerzählwerkes unter einer der 3 Spulen des Falcon Moduls befindet, wird die Schwingung gedämpft. Die Dämpfung hat zur Folge, dass sich nur noch eine kleinere Anzahl von Amplituden über dem festen Schwellwert befindet. Diese Veränderung wird registriert und im Prozessor verarbeitet.
Durch die Verwendung von 3 Spulen ist eine Vor- und Rücklauferkennung, sowie eine Redundanz vorhanden, die die Datenqualität und Zuverlässigkeit steigert. Eine Übereinstimmung der übertragenen Zählerstände mit dem mechanischen Wasserzählerzählwerk ist somit sichergestellt. Die Montage ist zudem sehr einfach und ohne Umbau oder Verletzung der eichtechnisch relevanten Komponenten jederzeit nachträglich möglich.
Technische Daten
| Kontaktbelastung | max. 30 V DC max. 30 mA |
| Frequenz | max. 50 Hz |
| Batterielebensdauer | 10 Jahre (bei 25°C Umgebungstemperatur) |
| Batterie | Lithium Thionyl Chloride 3.6V, 1200mAh |
| Schutzklasse | IP68 |
| Anschlusskabel | 5 m |
| Kabeltyp | UL2405, 24AWG /2C mit 2 isolierten Adernendhülsen. Verpolungssicher |
| Impulsbreite |
K = 1 -- 10 ms K = Rest -- 100 ms |
M-Bus Protokollinhalt
| Protokollinhalt |
13 Monatsvolumenwerte mit Datum 13 Durchfluss-Maximalwerte mit Datum 13 Leckage-Warnungen Stichtagsvolumen Datum und Uhrzeit Alarmmeldungen
Impulswertigkeit Momentandurchfluss l/h oder m3/h mit Durchflussberechnung 1 min – 60 min Rückflussvolumen Dezimalstellen |
| Lang- und Kurztelegramm |
umschaltbar |
| Schreibschutz |
für wichtige Einstellungen |
| Programmierung |
über MB Conf-Software |
| Primär-/Sekundäradressierung |
mit Wildcard |
| Unterstützte Funktionen |
FCB-Bit, SND_NKE, REQ_UD2, SND_UD, |
| Normbezug |
DIN EN 13757 |
