Honeywell Elster

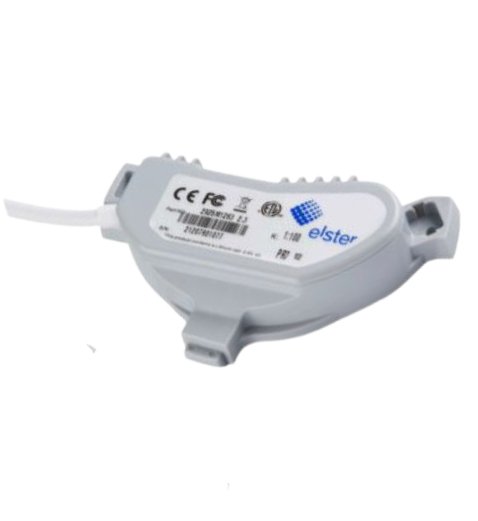

Honeywell Elster Falcon PR6 Kommunikationsmodul für Elster Ringkolbenzähler

€ 103,59
Beschreibung

Die Falcon Kommunikationsmodule sind für den Einsatz bei Elster Haus- und Großwasserzähler konzipiert. Das Falcon PR6 mit Impulswertigkeit von 10 Liter / 1 Impuls ist für folgende Bauarten von Elster Wasserzählern geeignet:

Funktionsweise

Die Funktionsweise beruht auf dem elektrischem Schwingkreisprinzip. Hier wird die Anzahl der elektrischen Schwingungen, die sich über einem festen Schwellwert befinden, gezählt. Sobald sich die drehende metallisierte Halbscheibe des Wasserzählerzählwerkes unter einer der 3 Spulen des Falcon Moduls befindet, wird die Schwingung gedämpft. Die Dämpfung hat zur Folge, dass sich nur noch eine kleinere Anzahl von Amplituden über dem festen Schwellwert befindet. Diese Veränderung wird registriert und im Prozessor verarbeitet.


Durch die Verwendung von 3 Spulen ist eine Vor- und Rücklauferkennung, sowie eine Redundanz vorhanden, die die Datenqualität und Zuverlässigkeit steigert. Eine Übereinstimmung der übertragenen Zählerstände mit dem mechanischen Wasserzählerzählwerk ist somit sichergestellt. Die Montage ist zudem sehr einfach und ohne Umbau oder Verletzung der eichtechnisch relevanten Komponenten jederzeit nachträglich möglich.

Technische Details

Technische Daten

 Kontaktbelastung max. 30 V DC
max. 30 mA
Frequenz max. 50 Hz
Batterielebensdauer 10 Jahre
(bei 25°C Umgebungstemperatur)
Batterie Lithium Thionyl Chloride 3.6V, 1200mAh
Schutzklasse IP68
Anschlusskabel 2 m
Kabeltyp UL2405, 24AWG /2C mit 2 isolierten
Adernendhülsen. Verpolungssicher
Impulsbreite

K = 1 -- 80 ms

K = Rest -- 100 ms



Downloads

Datenblatt (DE)

Bedienungsanleitung (DE)

Einbauanleitung (DE)
