Device Intelligenter S0-Impulsadapter DVS0X2 für eHZ und Basiszähler

€ 121,38
inkl. MwSt.
Versand wird an der Kasse berechnet.


Versand & Lieferung

Mehr zu unseren Versandrichtlinien, Preisen etc. finden Sie hier.

Beschreibung
Einsatzgebiete
Elektronische Haushaltszähler (eHZ) und Basiszähler nach dem FNN-Lastenheft verfügen nicht mehr über elektrische Impulsausgänge, so dass bei einem Zählertausch die bisherige Funktionalität nicht mehr gegeben ist. Der intelligente S0- Adapter rüstet diese Ausgänge einfach nach.

Funktion

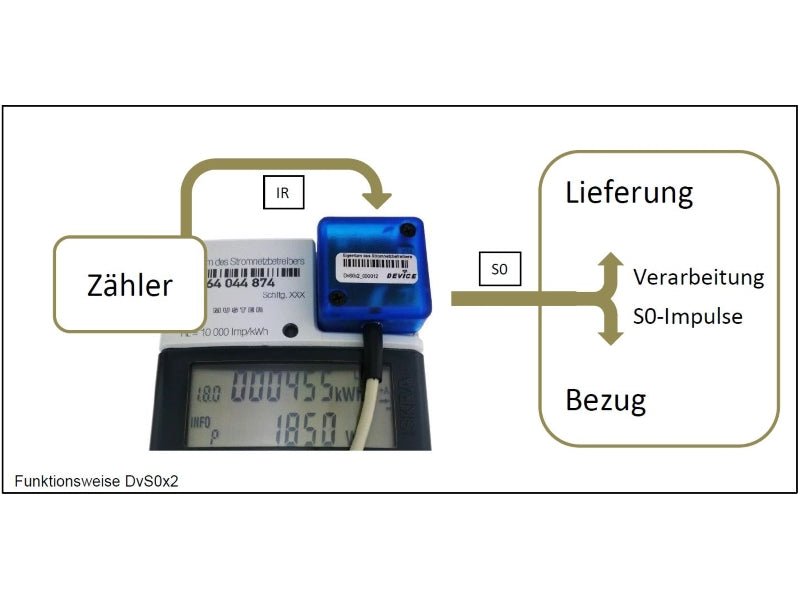

Das Gerät wertet dazu die Telegramme der optischen Info- Schnittstelle (Info-DSS) aus und berechnet aus der Differenz der Zählerstände für Lieferung und Bezug die Anzahl der auszugebenden Impulse. Der S0-Impulsadapter benötigt keine zusätzliche Stromversorgung: Das Gerät versorgt sich aus dem S0-Anschluss.

S0-Ausgänge
Zwei S0-Ausgänge stellen Impulse für bezogene und gelieferte Energie zur Verfügung. Die Impulswertigkeit der Ausgänge ist mithilfe eines Testadapters über die Software Q4COMM einstellbar. Zusätzlich steht ein weiterer Ausgang zur Ausgabe eines Synchronisationsimpulses im 15-Minuten-Raster zur Verfügung.

Optische Schnittstelle

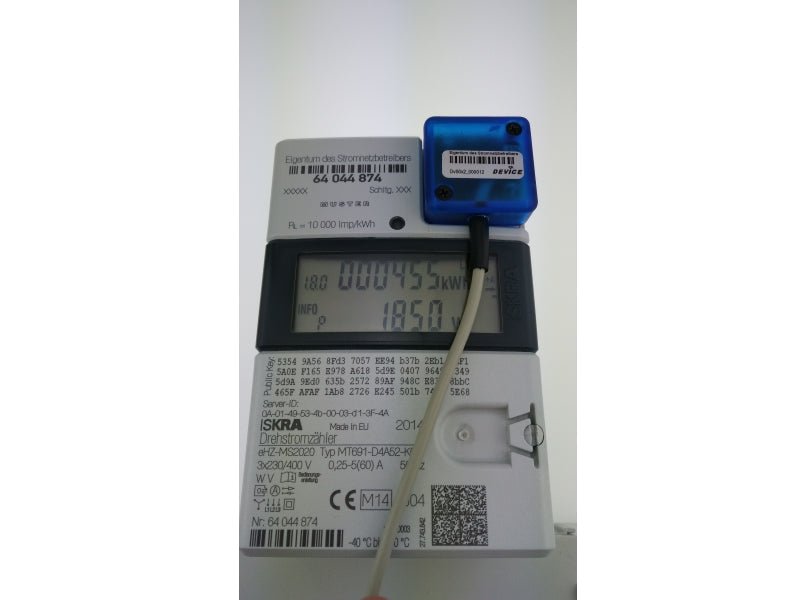

Der Ausleseadapter wird auf die optische Schnittstelle des Zählers aufgesetzt. Ein Neodym-Permanentmagnet sorgt für die nötige Haltekraft.


Technische Details
  •  Gehäuse
    • Format Quadratisches Gehäuse mit fest montiertem Anschlusskabel und außenliegendem Magneten
    • Abmessungen 25 mm x 25 mm x 20 mm
    • Material, Farbe ABS, blau-transparent
    • Gewicht Circa 50 g zuzüglich Kabel
    • Haltekraft integrierter Magnet Circa 10 N.
  • Betriebsbedingungen
    • Temperaturbereich: -25 °C … +55 °C, nicht kondensierend
  • Spannungsversorgung:
    • Phantomspeisung Aus A+ oder A- , 18 - 27 V gemäß EN 62053-31
    • Ruhestrom: < 2 mA außerhalb der Konfigurationsphase
  • Anschlusskabel
    • Art: Fest montiertes, gemeinsames Anschlusskabel für Schnittstellen A+, A und Synchronisationsimpuls, 4 polig, offene Enden mit Aderendhülsen
    • Länge: 1,5 m
  • S0-Schnittstellen A+ / A
    • Elektrische Eigenschaften: Entsprechend EN 62053-31, Klasse A, feste Impulslänge (Wischimpuls)
    • Impulswertigkeit: Konfigurierbar, ganzzahlig, 1..100.000 Imp/kWh
    • Impulswertigkeit: bei Werkseinstellung 250 Imp/kWh , auf Anfrage auch mit anderer Parametrierung
  •  Synchronisationsimpuls-Schnittstelle
    • Elektrische Eigenschaften: Unter Bezugnahme auf EN 62053-31
    • Impulsabstand, Impulslänge: Freilaufender Impulsausgang, Impulslänge 10 s, Impulsperiode 15 min.
  • Schnittstelle zum Zähler
    • Ausführung: Optischer Eingang D0 entsprechend DIN EN 62056-21 für Infoschnittstelle (Info-DSS)
    • Datenformat: SML gemäß FNN-Lastenheft
    • Baudrate: 9.600 Baud
  • Betriebsanzeigen
    • LEDs: 1 x LED grün (Betriebsanzeige), 1x rot (Fehler)
  • Konfiguration der Impulswertigkeit
    • Schnittstellenparameter: 9600 Baud, 8N1
Datenblatt

Datenblatt (DE)
