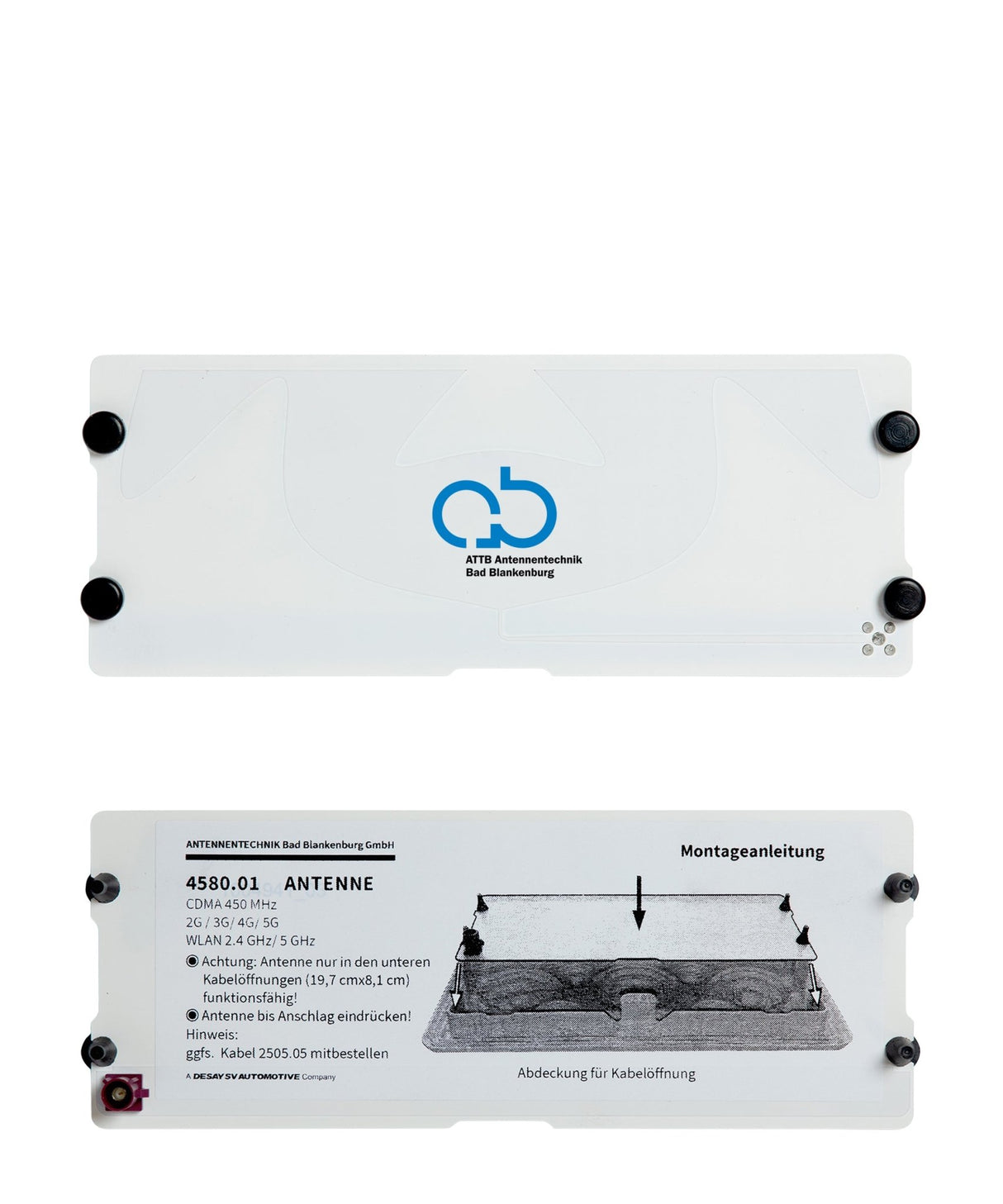

Beschreibung

Die integrierte Zählerschrank-Antenne hat einen sehr hohen Wirkungsgrad, ist breitbandig und deckt sogar die zukünftige 450 MHz-Frequenz ab. Sie und kann schnell und einfach montiert werden.

Funktionsweise

Gewöhnlich können Antennen nicht ohne weiteres in unmittelbarer Nähe von metallischen Flächen betrieben werden. Diese gehen dort eine Kopplung mit dem Metall ein, was zu einer starken Verschlechterung der Antennenanpassung führt.

Diese speziell für den Einsatz im Zusammenspiel mit Smart Meter Gateways in HAGER-Zählerschränken entwickelte Antenne nutzt jedoch gezielt diese Kopplungseffekte des umliegenden Metalls des Zählerschrankgehäuses aus, um Ihre Antennenwirkfläche zu vergrößern. Der Zählerschrank wird somit selbst zur Antenne und damit in die Lage versetzt, elektromagnetische Wellen abzustrahlen und aufzunehmen. Aufgrund dieser erheblichen Vergrößerung der Wirkfläche durch den Schrank ergibt sich ein maximaler Wirkungsgrad des Antennensystems.

Montage

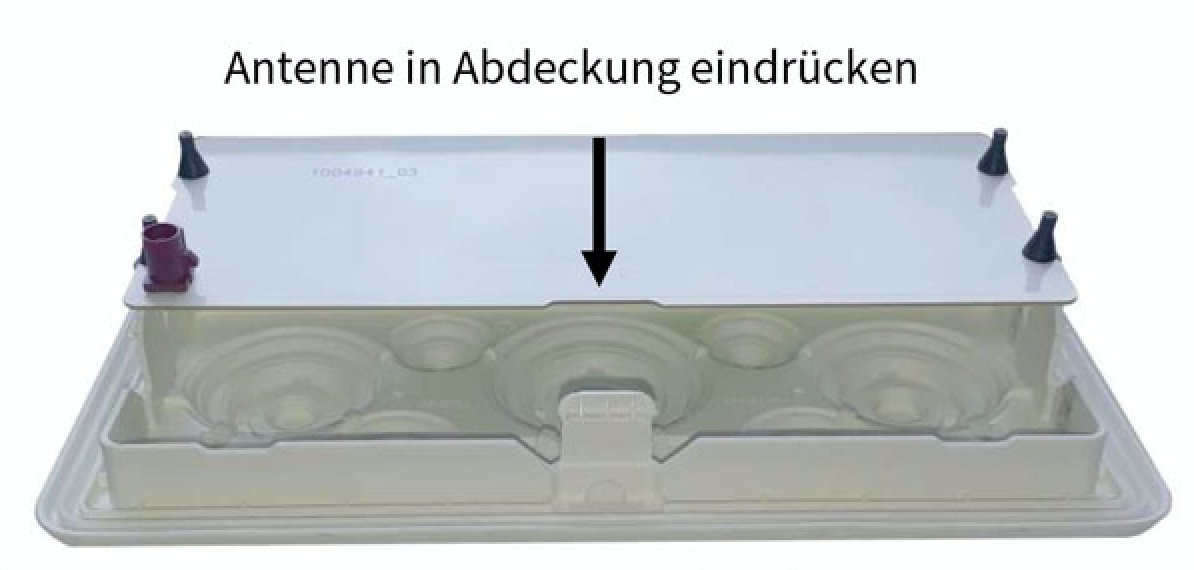

Um eine einfache Montage zu ermöglichen, wurde ein einfaches Klick-System entwickelt. Die Antenne wird in einem freien Flansch des Zählerschranks montiert, ans Smart Meter Gateway angeschlossen – fertig. Es sind keine Bohrungen nötig, die Antenne ist von außen absolut unsichtbar und damit auch vandalismussicher.

Wozu das Ganze?

Für eine einwandfreie Signalkette von Funkstrecken ist die Antenne ein wesentlicher Bestandteil. Die Leistung der Antenne und ihre Einbausituation kann als einziger Faktor im Smart-Meter Verbundsystem aktiv beeinflusst werden.

Unsere optimal an die konkrete Aufgabenstellung angepasste Antenne sichert daher die Signalkette vom Zählerschrank ins Mobilfunknetz und vermeidet so die ansonsten häufigen Störungen in dieser Kette nachhaltig.

Und zudem ist die Antenne eine Investition in die Zukunft des Smart Meter Gateway-Betriebes. Denn sie unterstützt bereits auch den in der Energiewirtschaft zukünftig eingesetzten 450 MHz-Standard.

Technische Details

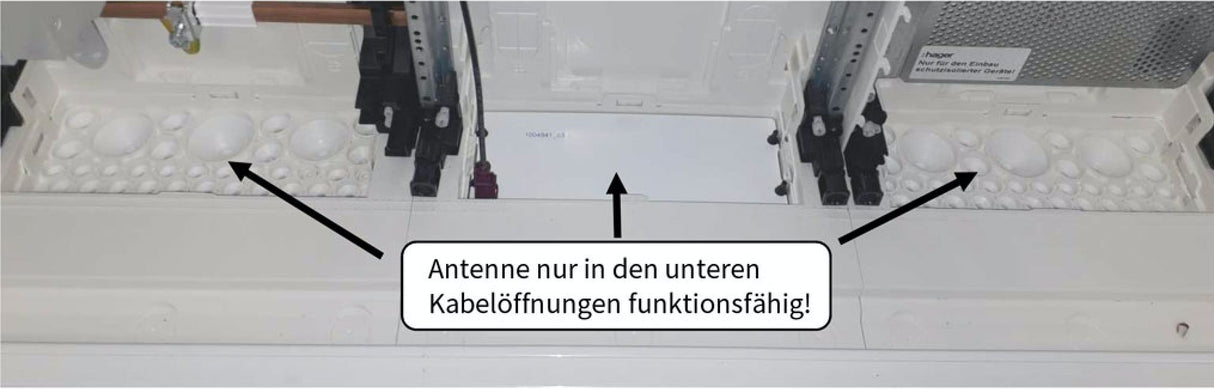

• Integrierbare Zählerschrankantenne für alle Hager-Zählerschränke mit Kabelöffnung 19,7 x 8,1cm
• Antenne mit folgenden Eigenschaften:
• Nutzt Zählerschrank als Resonanzkörper (Signalverstärker)
• 450 MHz
• Mobilfunk im Bereich 2G, 3G, 4G, 5G
• WiFi / WLAN 2,4 GHz / 5 GHz
• Einfache Montage von innen, keine Bohrung nötig
• Von außen unsichtbar - Vandalismus sicher

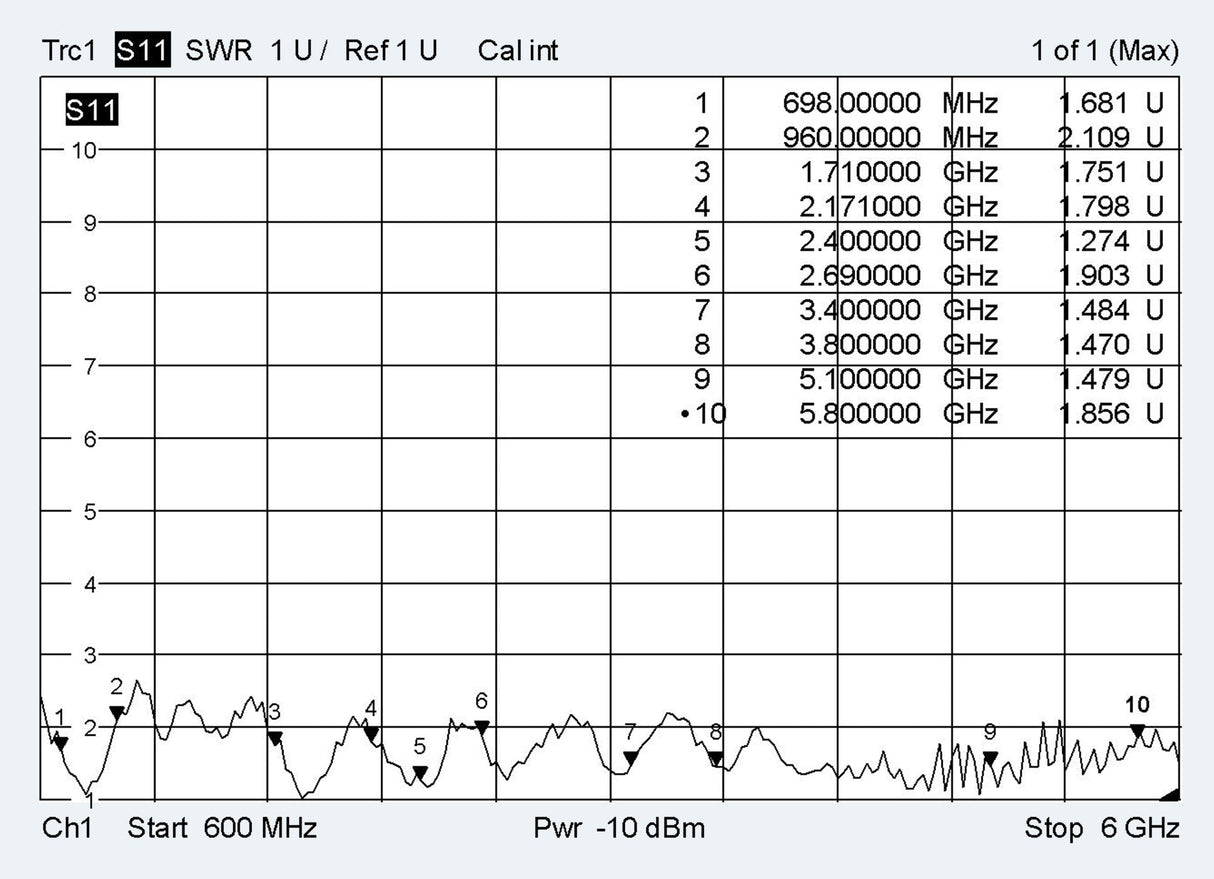

• Frequenzbereich: 450 MHz, 698-960 MHz (LTE 700/800), 1710-2171 MHz (LTE 1800/2100, UMTS), 2400 - 2690 (LTE 2600, WLAN 2,4 GHz, Bluetooth), 3400 - 3800 MHz (5G 3,5 GHz), 5100 - 5800 MHz (WLAN 5 GHz)
• Wirkungsgrad: 60%
• Gewinn, max.: 3,5 dBi
• Impedanz: 50 Ω

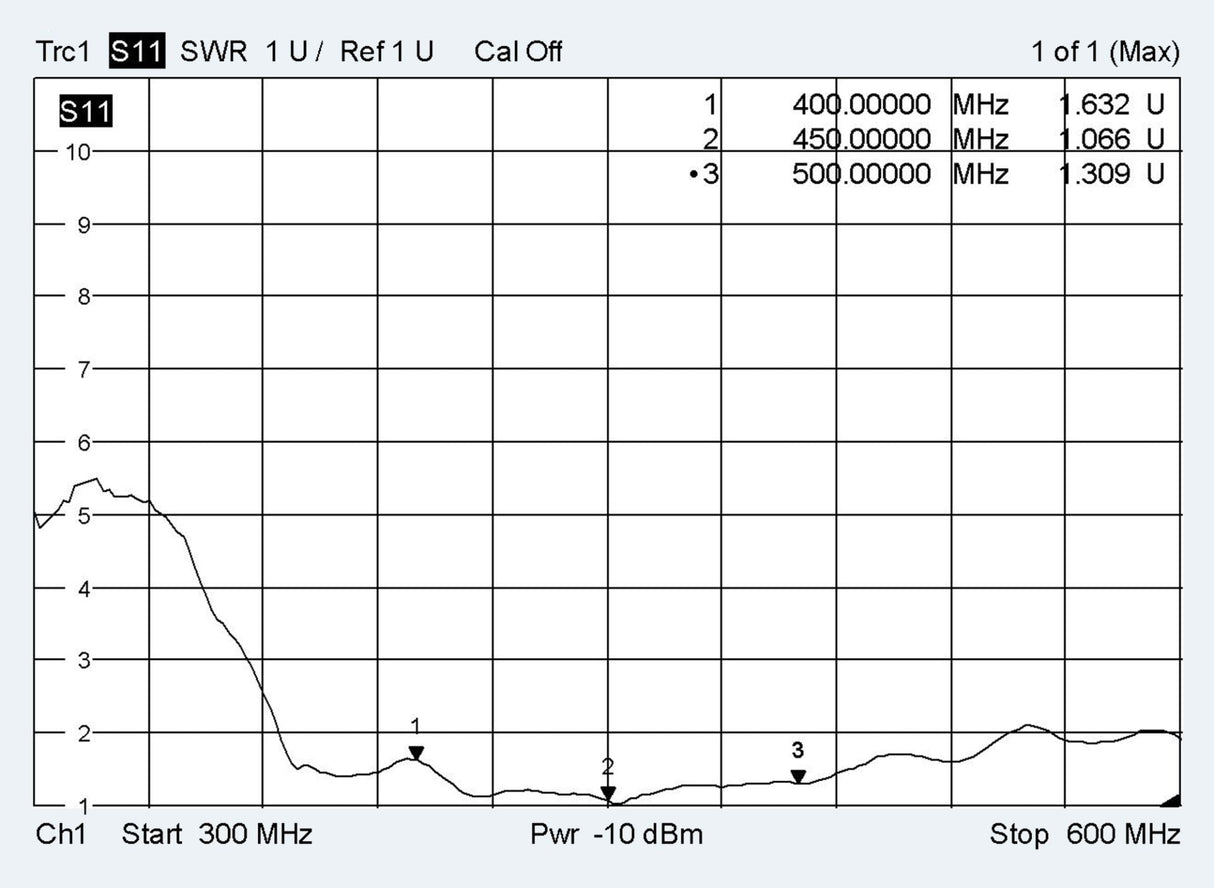

• VSWR: ≤ 2,5 : 1
• Rückflussdämpfung: ≥ 7 dB

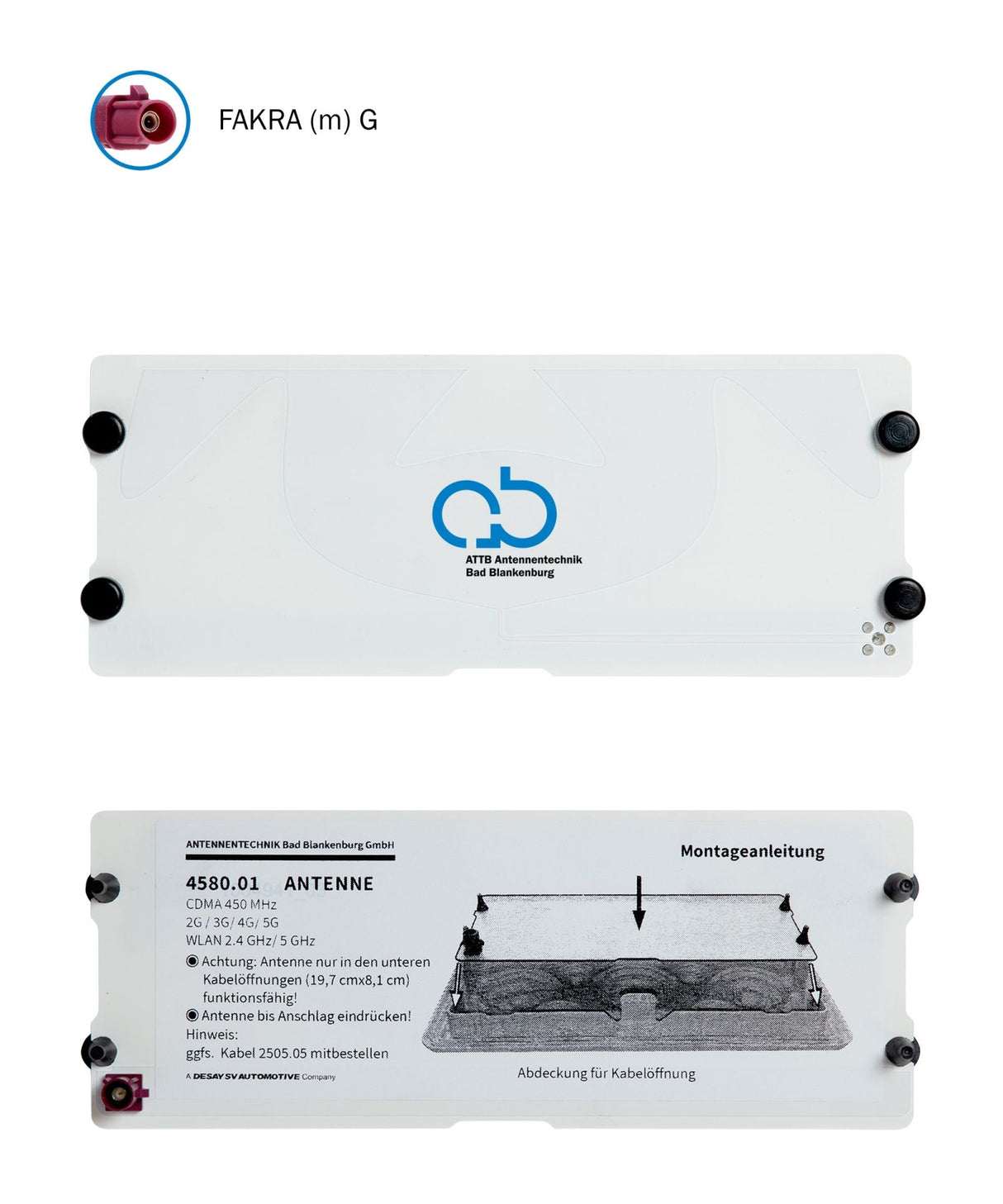

• Verbindung: FAKRA (m)-D

Hinweis: Zum Anschluss der Antenne an das Gateway ggfs. Kabel 2505.05 ( DACAR 302 1,5 m; FAKRA(f)-D / FAKRA(f)-D Winkel) mitbestellen!
