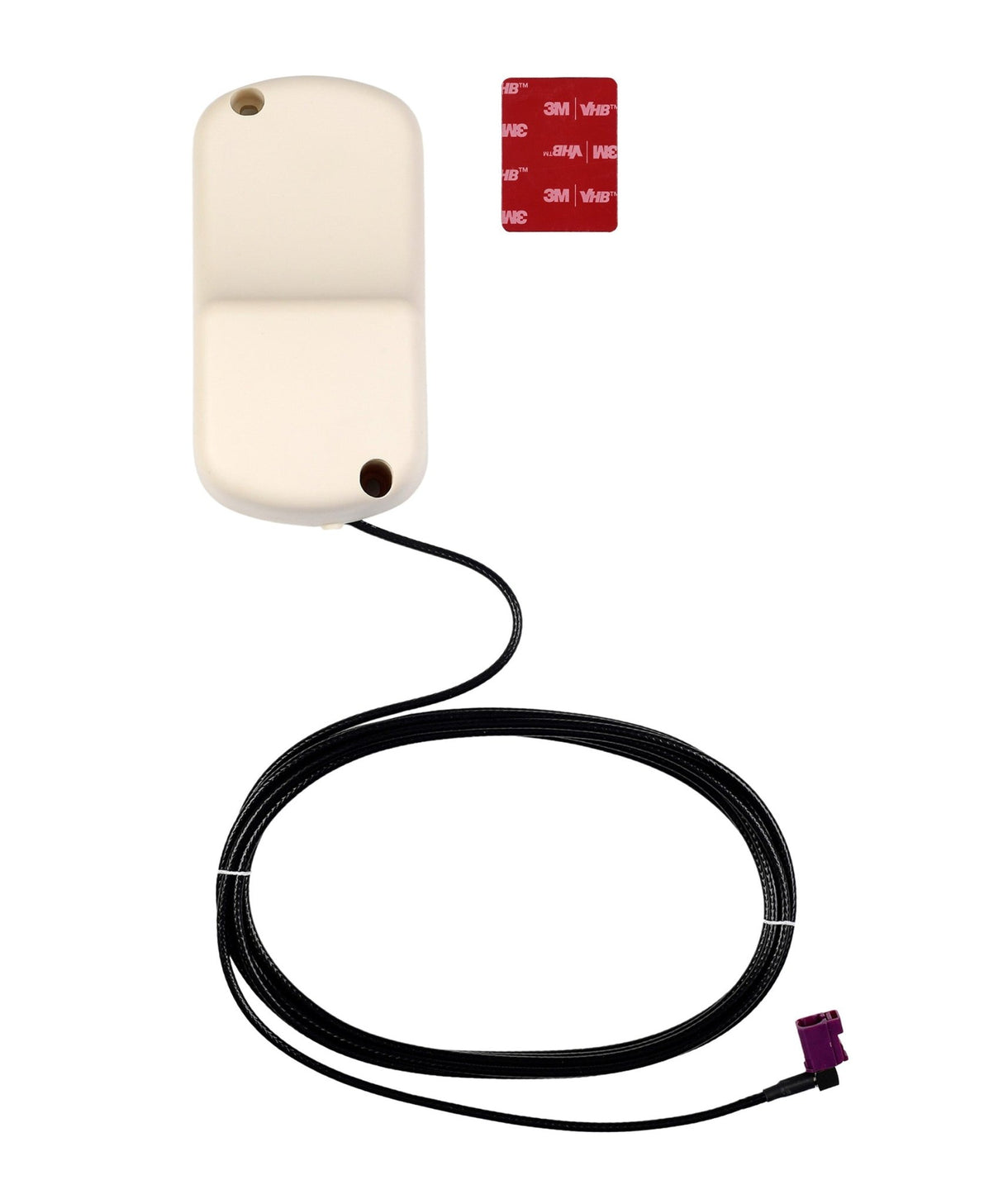

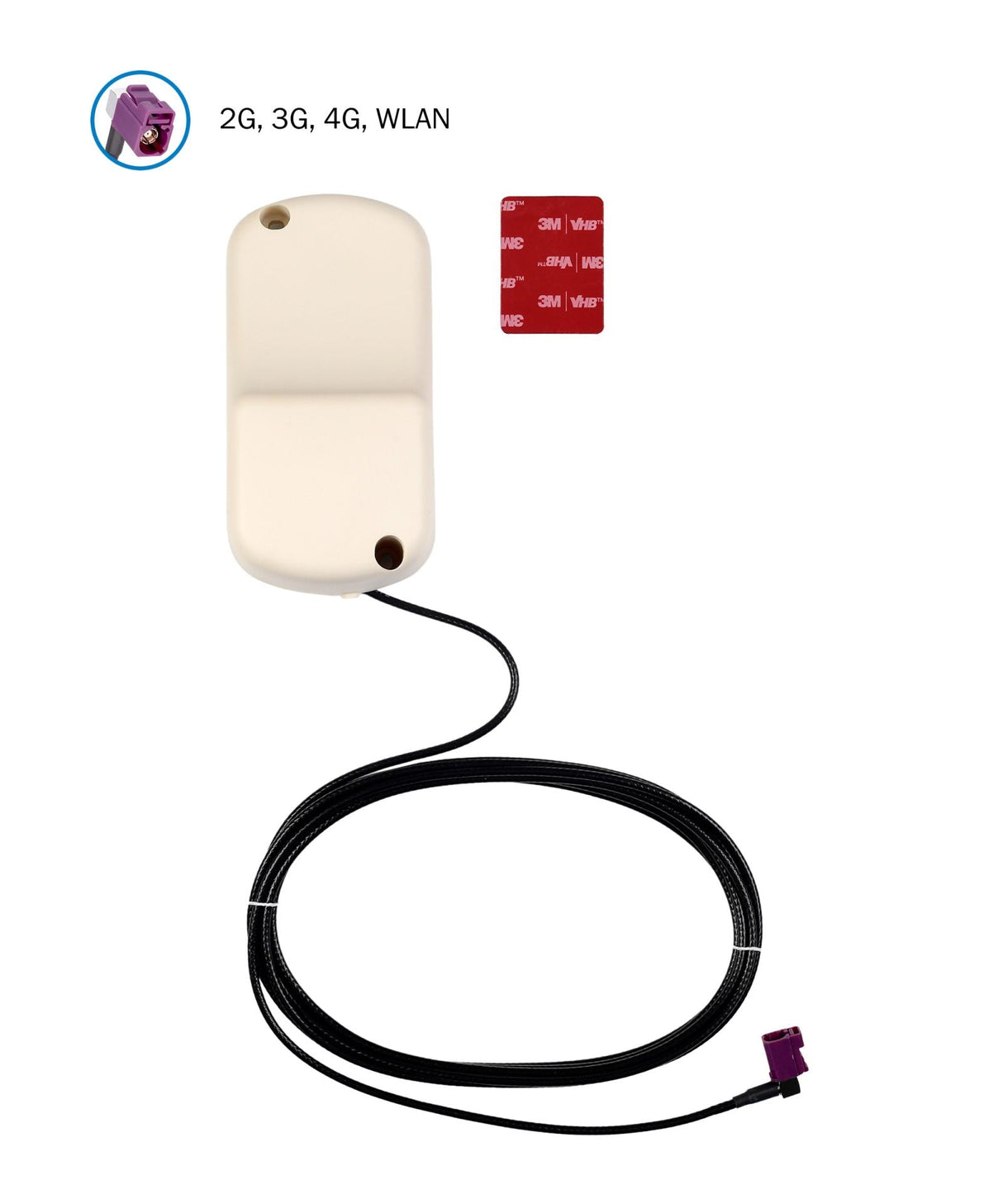

ATTB 4117.01 Flachantenne, 4G/3G/2G/WLAN, 2,6 m DACAR 031, FAKRA (f)-D 360°

Beschreibung

Flachantenne mit folgenden Funktionen und Eigenschaften:

• Mobilfunk im Multiband (GSM 900/1800, UMTS, LTE 700/800/2600)
• potenzialunabhängige Montage;
• Magnet- , Schraub- oder Klebebefestigung (Klebepad beiliegend) auf Kunststoff und Metall
• waagerechter als auch senkrechter Kabelausgang möglich
• Nur für Innenmontage geeignet
• Befestigung auf waagerechten und senkrechten Flächen
• bei senkrechter Montage ¯ Kabelausgang nach unten
• RoHS-konform

Verwendungszweck:

Eine Antenne die am oder nahe um den Zählerschrank herum verwendet werden kann. Hier ist die einfache und schnelle Montage im Augenmerk der Entwickler gewesen. An der Antenne befinden sich 2,6mtr. Kabel die dem Monteur die Möglichkeit eröffnen nach der Bestmöglichen Empfangssituation im oder um den Zähler herum Ausschau zu halten. Die Antenne kann je nach Oberfläche geklebt oder auch verschraubt werden. Der Vorteil der Antenne ist, dass diese keine bestimmte Positionierung benötigt. Daher ist es egal wie rum die Antenne geklebt oder geschraubt wird. Das Kabel kann unter der Antenne durch eine Bohrung „unsichtbar“ in den Zählerschrank geführt werden oder aber auch seitlich oder nach unten von der Antenne weg verlegt werden. Schrauben und Klebepad gehören zum Lieferumfang.

Technische Details

• Frequenzbereich: 694-862 / 890-960 / 1710-2170 / 2400-2485 / 2500-2600 MHz
• Gewinn: ≈ 2dB
• Typische VSWR:
• LTE 700/800: <3,0 : 1
• GSM900: <3,5 : 1
• GSM 1800/UMTS/WLAN/LTE 2600: <2,5 : 1
• Polarisation: Vertikal oder horizontal
• Impedanz: 50Ω
• Maximale Eingangsleistung: 10W
• Abmessung: 11, 104, 4,5mm
• Temperaturbereich: -40°C bis +75°C
• Farbe: lichtgrau
• Kabel/Steckverbinder: 2,6m DACAR 031/ FAKRA(f) D 360°
