Beschreibung

 Ganzheitliche Funktionalität

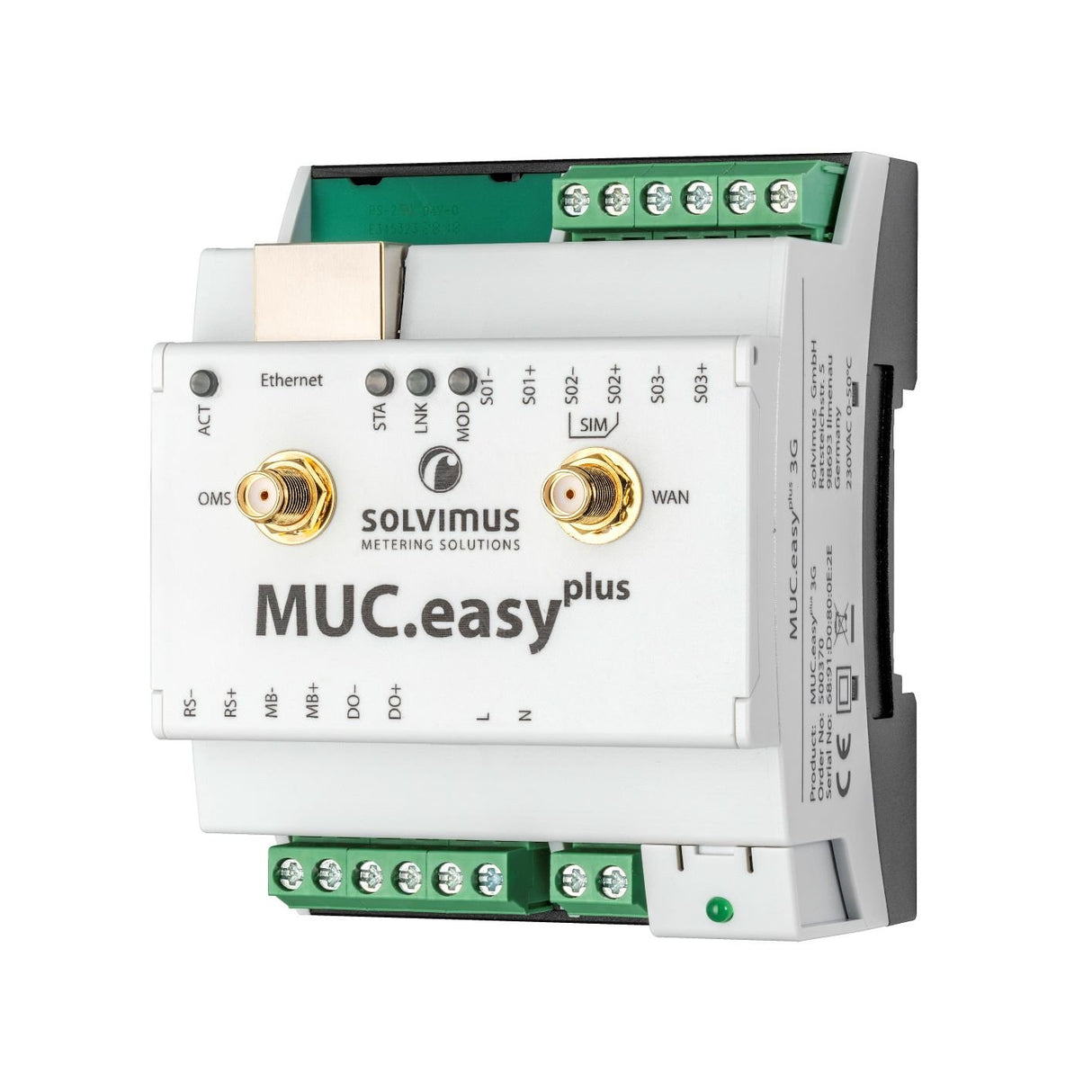

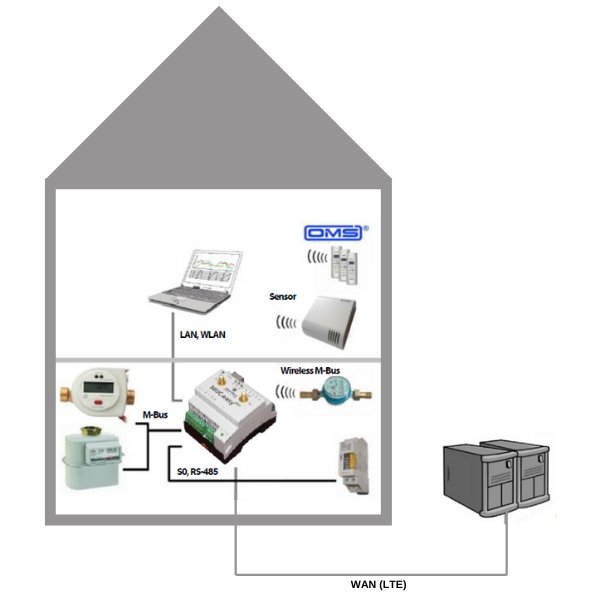

Als leistungsfähige Datenzentrale fragt der MUC.easyplus selbstständig Daten von Sensoren und Zählern aller Verbrauchsmedien ab, wertet diese aus und stellt die Daten bereit. Der MUC.easyplus verfügt dafür über eine M-Bus-Schnittstelle, welche herstellerunabhängig nach EN 13757 implementiert ist und maximal 80 Standardlasten unterstützt. Zusätzlich können drei S0-Impulszähler ausgelesen werden. Mit wireless M-Bus steht eine OMS-konforme kabellose Technologie nach aktueller Version zur Verfügung. Seriell über eine RS-485-Schnittstelle kommunizierende Zähler oder Messwertgeber lassen sich ebenso abfragen.

Datenmanagement

Mit der Unterstützung von unterschiedlichen XML- Formaten ist der MUC.easyplus kompatibel zu einer Vielzahl von System zur Zählerfernabfrage (ZFA) und zu Energiedatenmanagementsystemen (EDM). Der MUC.easyplus unterstützt zudem auch die Datenausgabe in CSV-Dateien. Diese können von nahezu jedem System verarbeitet werden. Die Exportschnittstelle wurde um ein Scripting-System erweitert. Damit kann der Datenexport noch stärker individualisiert und flexibilisiert werden.

Der Datentransfer erfolgt wahlweise über TCP, HTTPS, FTPS, SFTP oder per verschlüsselter E-Mail und kann bei Bedarf mittels VPN abgesichert werden. Ein Zugriff für das Abrufen der Logdaten kann weiterhin über FTP erfolgen. Für die lokale Datenhaltung stehen 4 GB lokaler Speicher im Gerät zur Verfügung.

Der MUC.easyplus hat einen sogenannten Systemzähler. Dieser ermöglicht neben den anderen Zählerwerten ebenfalls Systemzustände wie M-Bus-Last, S0-Zustände oder Temperaturen zu überwachen und aufzuzeichnen. Zur besseren Fehlererkennung wird zudem der Zeitpunkt der letzten Auslesung eines Zählers visualisiert. Beim MUC.easyplus erhält man mittels einer Index-Spalte nun auch eine schnelle Übersicht über die Anzahl der parametrierten / konfigurierten Zähler.

Technische Details

Allgemeines

• Spannungsversorgung über integriertes Netzteil: 85..26 4 VAC, 50 Hz, Schraubklemmen
• Leistungsaufnahme: <3W (Ruhezustand), max. 10 W ( LTE Kommunikation + 8 0 Zähler)
• Gehäusedimension: 4TE, 72 x 91 x 6 1 (B x H x T in mm) ohne Antennenanschlüsse
• Montage, Schutzart: DIN Tragschiene 35 mm, IP 20
• Temperaturbereich, Luftfeuchtigkeit: 0..50°C, 10..95 % relativ, keine Betauung
• Integrierter Webserver: Konfigurationswebseite und lokale Datendarstellung
• Prozessor: ARM9 Core i.MX283, 426 MHz, 128 MB RAM

• Betriebssystem: Linux
• Speicherplatz für Datenhaltung: Mind. 4 GB
• Statusindikator: Status LEDs für Power, Status, Aktivität und WAN Informationen
• Firmware Update: Direkt oder über WAN (Internet)
• Konfiguration über WAN: Vollständige Fernwartung über WAN (Internet)
• Transparent Modus: Ermöglicht den direkten Zugriff auf die M Bus Zähler, um diese zu parametrieren. So ist z.B. auch über die Ferne das Setzen der Primäradresse oder der Baudrate vom PC aus möglich.

 Metering

• M-Bus Schnittstelle: Konform zu EN13757, bis zu 80 Standardlasten, auto scan
• Wireless-M Bus Schnittstelle: AES-Verschlüsselung, auto-scan, OMS-konform, Modi S, T, C, Antenne absetzbar
• Antennenanschluss für wM-Bus: SMA
• Serielle Schnittstelle: RS-485, bis zu 250 kbps, 2-Draht, IEC 62056-21, SML
• S0-Zähleingänge: 3 Kanäle, IEC 62053-31
• Relais-Ausgang: 1 Digitalausgang, 24 VDC
• Anzahl anschließbarer Zähler: Insgesamt max. ca. 5000 (logisch)

Kommunikation

• Ethernet-Schnittstelle: 100 MBit, RJ45, Unterstützung IPv6 und IPsec (VPN)
• LTE (4G)-Modul: Optional, Antenne absetzbar, Einschub für Mini-SIM, 2G Fallback
• WAN-Anbindung Serversysteme (Push): TCP / HTTP-Verbindung (XML), optional erweiterbar
• Verschlüsselung WAN (Serverkommunikation): TLS, SSH, OpenVPN
• FTP-Transfer (Push, Pull): CSV-Daten
• Fallback-Routing (alternative Verbindung im Störfall): Angabe weiterer Server und Kommunikationspfade
