Beschreibung

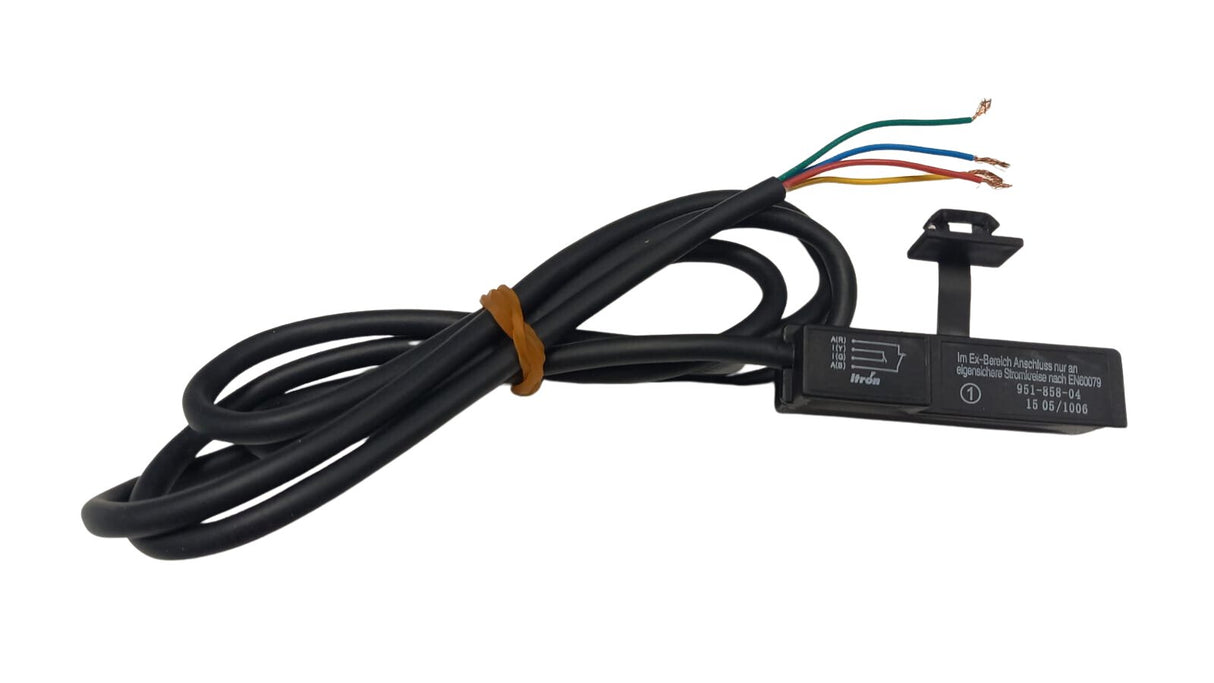

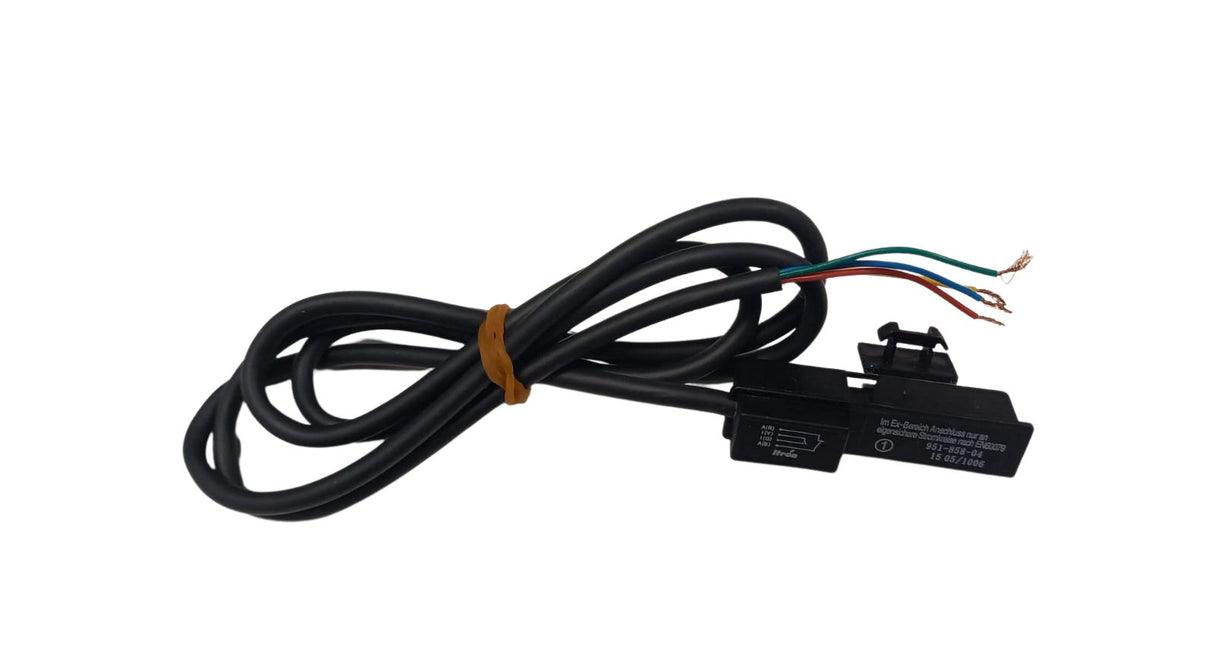

Dieser Impulsgeber ist ein Niederfrequenz- Kontaktimpulsnehmer, bestimmt für das Erzeugen und Weiterleiten eines elektrischen Impulses zum Zweck der Registrierung des Volumenverbrauchs und des Gasflusses in elektrischen Systemen. Er ist geeignet für Gaszähler der Firma Itron, Actaris, Pipersberg & Heitland in den Größen G10-G40. Der Magnet befindet sich an der ersten Rolle von links (Zähler hat 2 rote Felder).

• Zählwerk: Jedes Zählwerk ist mit einem Magnet in der ersten Zählwerksrolle  vorgerüstet. Pro Umdrehung der entsprechenden Rolle wird genau ein Impuls abgegeben. Der Impulsgeber ist in diesem Fall für die erste Rolle ausgelegt.
• Impulsgeber: der Impulsgeber wird im oberen Teil des Zählwerks eingeschoben und beinhaltet einen Reed-Schalter in Offenstellung. Der Impulsgeber kann ohne Beschädigung der Eichplombe nachgerüstet werden.
• Ein Kabel mit 1 m Länge erlaubt einen einfachen Anschluss des Impulsgebers (NF). Standardmäßig ist ein Alarmschalter (Anti- Manipulationskontakt MK) beinhaltet.

• Die Kabelbelegung ist wie folgt: NF gelb und grün, MK rot und blau.

• Für Balgengaszähler G10-G40
• Standardmäßig entspricht 1 Impuls 0,01m³

ACHTUNG: Nicht kompatibel mit Zählern der C-Serie - zu dieser passt der Itron Cyble Sensor

Technische Details

• Kontaktbelastung (max.): 10 W - 3W
• Durchschlagsspannung (min.): 250 Vdc - 200 Vdc
• Schaltgleichform (max.): 0,5 A - 0,25 A
• Transportstrom (max.): 1,2 A - 1,2 A
• Kontaktwiderstand (max.): 0,5 Ω
• Isolationswiderstand (min.)500 MΩ
• Schaltzeit (max.): 0,6 ms - 0,7 ms
• Abfallzeit (max.): 0,2 ms - 1,0 ms
• Lebensdauer (min.) bei 5x107 Schaltungen - 5x107 Schaltungen

Lieferumfang

Niederfrequenzimpulsgeber
