Beschreibung

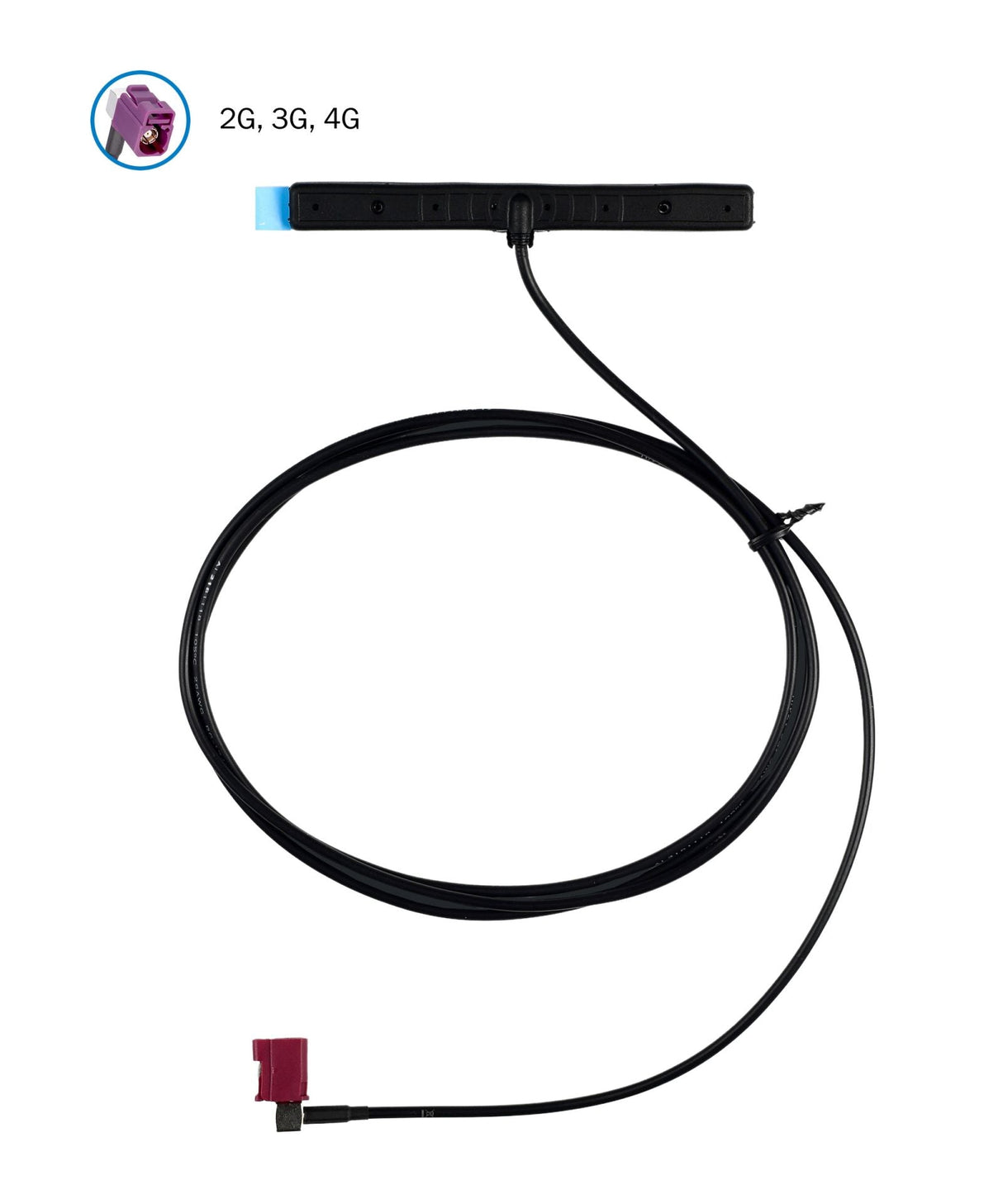

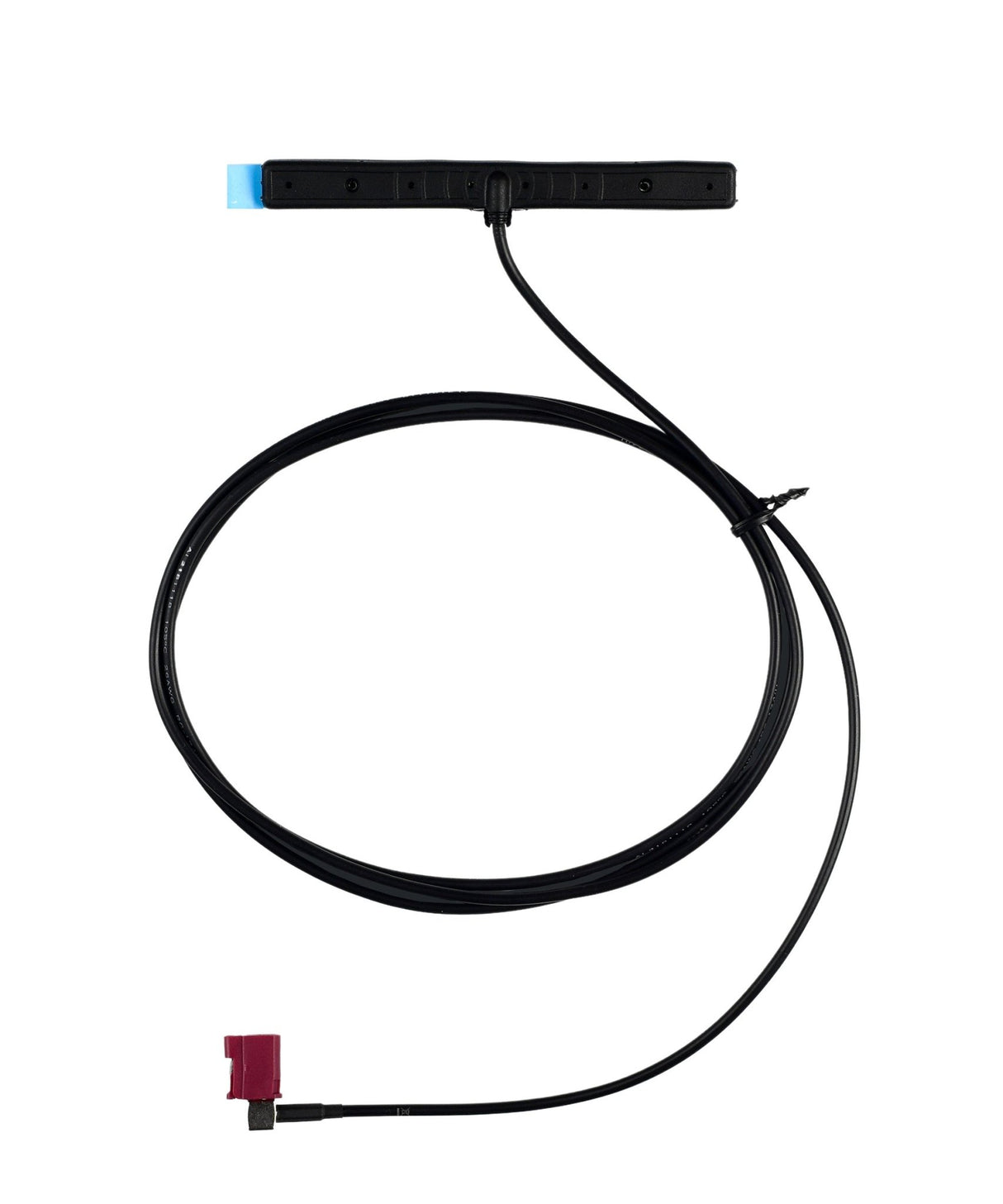

Wireless M-Bus Antenne der Marke ATTB. In der Bauform Klebeantenne, LTE abwärtskompatible Übertragungstechnik. Die Antenne kann am Zähler bzw. im Zählerschrank installiert werden.



Eigenschaften:
• in allen zellularen Mobilfunknetzen weltweit einsetzbar
• schnelle Montage
• einfache Kabelverlegung
Hinweise: 5 cm Mindestabstand zwischen Strahler und Metallteilen.
Note:

Achtung:

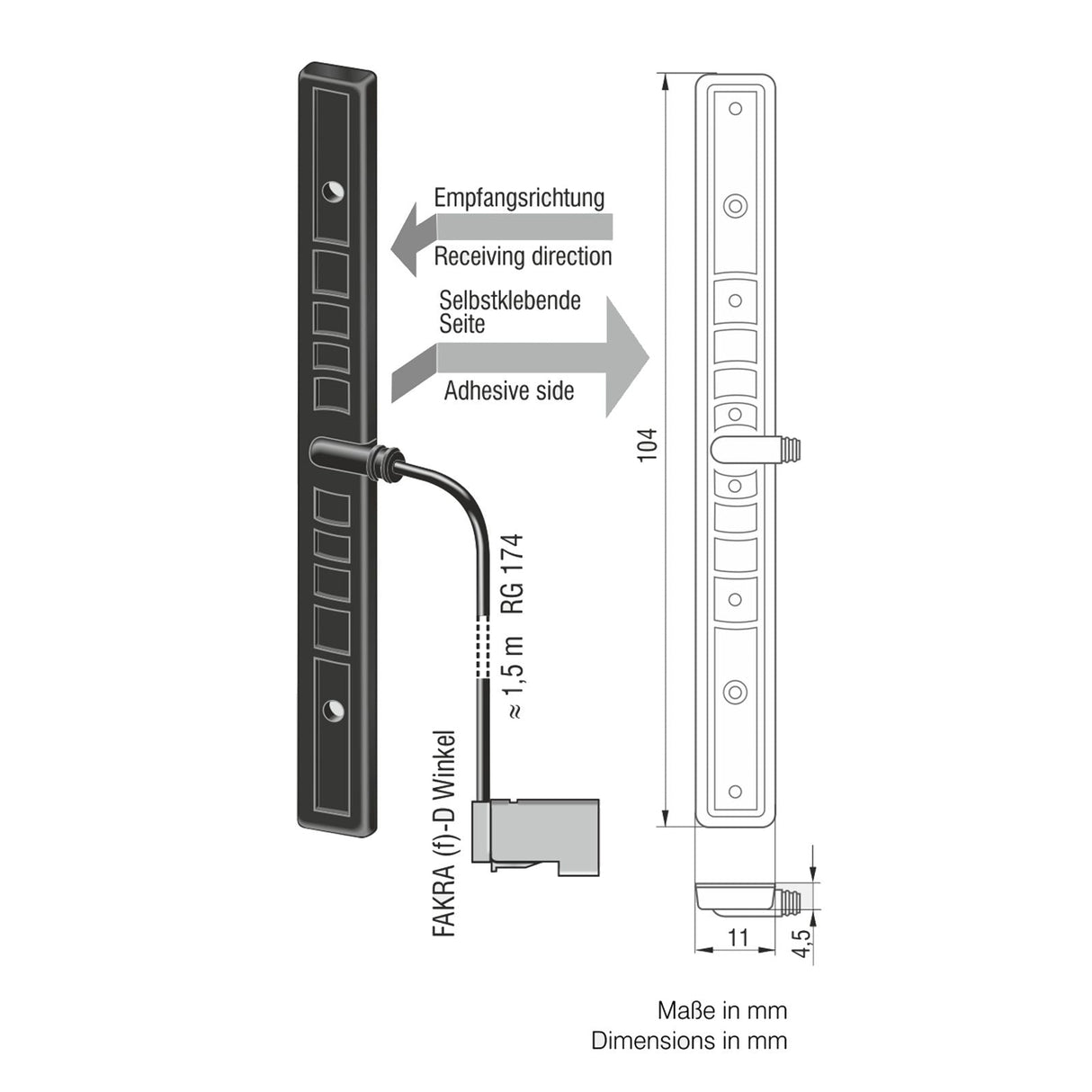

Dargestellte Montagerichtung (seitlicher Kabelabgang entspricht der für
zellulare Mobilfunknetze erforderlichen vertikalen Polarisation



Verwendungszweck:

Eine einfach zu montierende Antenne. Immer dann geeignet wenn der Empfang
vor Ort sehr gut ist. Durch die Selbstklebende Seite kann die Antenne einfach und schnell frei positioniert werden. Bei der Positionierung ist auf den ausreichenden Abstand (<5cm) zu Metallteilen und die korrekte Polarisation (seitlicher Kabelabgang) zu achten.



Technische Daten

Frequenzbereich: 698-960 / 1710-1880 / 1900-2200 MHz
Gewinn: ≈ 2dBi

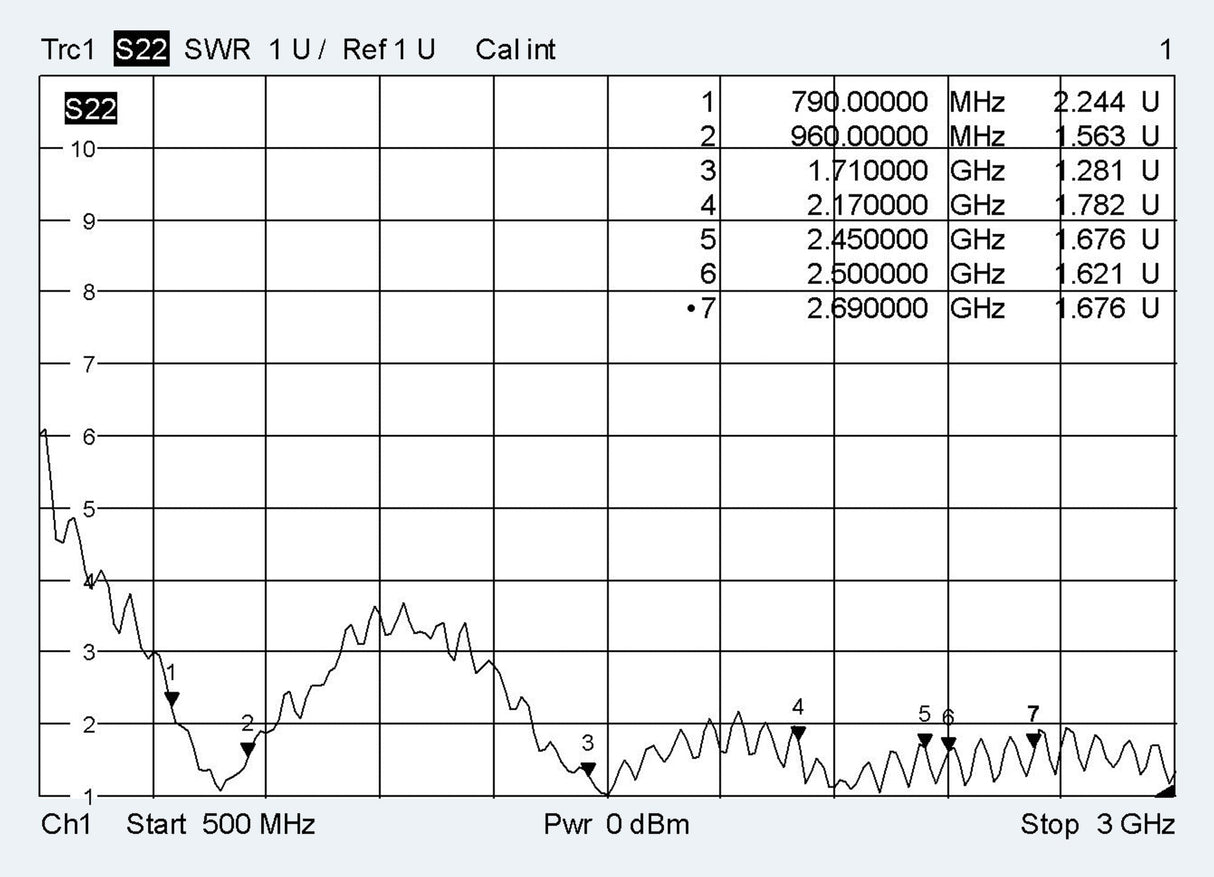

Typische VSWR: <2,0 : 1
Polarisation: Vertikal
Impedanz: 50Ω
Maximale Eingangsleistung: 10W
Abmessung: d=34mm, h=100mm
Kabel/Steckverbinder: 1,5 m RG174 / gewinkelte FAKRA(f) D
